1151lt型法兰式液位变送器

作者：admin发布时间：2019-04-24浏览次数：3

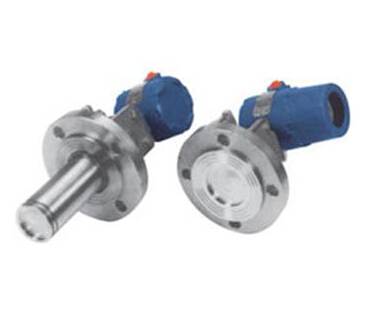

1151lt型法兰式液位变送器
1151lt型法兰式液位变送器的安装法兰标准按ansi，法兰有3″和4″规格，
法兰等级分为150lb（2.5mpa）及300lb（5.0mpa），法兰安装尺寸见下图表
。如用户采用gb9116-88标准，则dn=80、100、pn =2mpa请注明。
接液膜片材料有316l、哈氏c-276、蒙乃尔、钽等。用户不注明，时以3″150lb安装法兰及接液膜片材料316l供货。

图8 法兰式液位变送器外型尺寸图

法兰尺寸						螺栓孔
尺寸	规格	直径d	a	b	c	数目n	直径d	分布直径d1
3″	1501b	190	30	66	127	4	19	152
4″	1501b	228	30	89	157	8	19	190
3″	3001b	210	35	66	127	8	22	168
4″	3001b	254	38	89	157	8	22	200
