CZX-01型磁阻式转速传感器
作者：未知发布时间：2019-05-23浏览次数：59
|
CZX-01型磁阻式转速传感器采用电磁感应原理实现测速，在传感器前端绕有线圈，其外形图见图一，其安装如图二所示，当齿轮旋转时，通过传感器线圈的磁力线发生变化，在传感器线圈中产生周期性的电压，通过对该电压处理计数，就能测出齿轮的转速。该传感器外壳使用不锈钢，输出信号强，抗干扰性能好，安装使用方便，可在烟雾、油气、水气等恶劣环境中使用。
|
|
 |
|
型 号
|
CZX-01-10L |
CZX-01-12L |
CZX-01-16L |
CZX-01-18L |
|
输出路数
|
1 路 |
1 路 |
1 路 |
1 路 |
|
螺纹规格
|
M10×1 |
M12×1 |
M16×1 |
M18×1 |
|
螺杆长度
|
50mm |
60mm |
60mm |
70mm |
|
直流电阻
|
200±15Ω(25℃) |
|
输出波形
|
正弦 波 |
|
响应频率
|
50Hz~20KHz ； |
|
测量精度
|
±1 个脉冲； |
|
测速齿轮形式
|
模数2～4（渐开线齿轮） |
|
检测距离
|
0.5~4mm |
|
触发形式
|

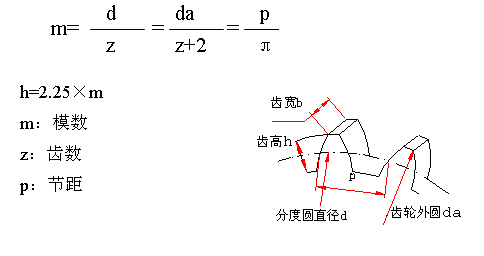

钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图） |
|
使用温度
|
-25 ℃ ~+80 ℃ ； |
|
重 量
|
约120g |
|
防护等级
|
IP65 |
IP65 |
IP65 |
IP65 |
|
输出方式
|
电压输出 |
电压输出 |
电压输出 |
电压输出 |
|
．订货指南
订 货代 号：CZX-01-A□□-B□□
传感器长度：A□□
0 1：65mm
0 2：117mm
0 3：148mm
螺纹：B□□
0 1：M10×1
0 2：M12×1
0 3：M16×1
0 4：M18×1
|
|
